PRESSURE VESSEL DESIGN
Mendesain kekuatan berdasarkan tekanan yang bekerja di dalam bejana. Tegangan tarik timbul secara merata bekerja pada dinding tabung tipis akibat tekanan dalam tanki.

Question:
DIKETAHUI :
1. Isi udara bertekanan ( Compressed Air )
2. Tekanan 7 kgf/cm2G
3. Temperatur = 40 0C
4. Volume = 20 m3

Answer:
DESAIN TANKI :
1. Material SS 400

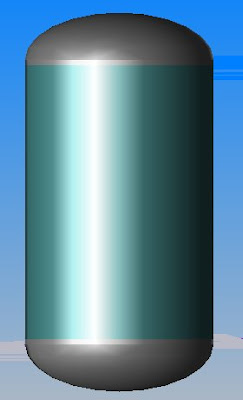

2. Dimensi sesuai gambar di samping ( L = 4 m ; d = 2,5 m ; r2 = 0.25 m )
3. Tebal bejana = 10,92 mm
4. Tebal head = 13.4 mm






Berikut adalah step di dalam perhitungan:
1. Perhitungan volume
Perhitungan volume dilakukan dengan cara menghitung volume dari tabung di tambah dengan volume 2 x segment of sphere. Dengan menggunakan metode optimasi maupun dengan asumsi perbandingan dari tinggi sphare/head, tinggi tabung, dan diameter bejana dengan tetap mempertimbangkan proporsianalitas dari bejana maka dimensi untuk kapasitas 20 m3 dapat ditentukan. Misal kan dari perhitungan diperoleh:
- Diameter bejana (d) = 2 m
- Tinggi sphare (a/2) = 0.5 m
- Tinggi tabung = 6 m
Maka kapasitas tanki = 20.9 m3


2. Pemilihan Material
Untuk aplikasi udara bertekanan maka digunakan material SS 400.
Strength of material (S)= 40 kgf/mm2.
Safety factor = 4
Allowable Stress = 40/4 =10 kgf/mm2

3. Perhitungan tebal plate
Tekanan design tanki :
- p = 10 kgf/cm2G = 0.1 kgf/mm2G
- d = 1000 mm
- S = 10 kgf/mm2
- E (Efisiensi Pengelasan) = 0.9 (dilakukan test radiografi dari bagian lasan)
- c (Corrosion allowance) = 1 mm

dari data di atas maka tebal bejana dapat dihitung dengan menggunakan persamaan:
- Tebal body (t1) = (pdE/2S)+c = 11 mm
- Tebal head (t2) = (rkpE/2S)+c = 11 mm
dimana r=r1=1000 mm
r2 = 500 mm
k = r1/r2 = 2

4. Inspeksi
Setelah tanki dibuat maka harus dilakukan inspeksi sebagai berikut:
1) Pressure test
dilakukan dengan hydro test, dengan pressure 1.5 kali pressure design = 1.5 x 10 = 15 kgf/cm2G.
2) Airtight (Vakum) dengan pressure =12.5 kgf/cm2G
3) Test ketebalan, dilakukan dengan UT
4) Ukuran diameter luar dan ketinggian
5) Kondisi permukaan (Visual Test)
6) Inspeksi las, dengan radiografi (RT)
7) Inspeksi body (Visual Test)
